高周波コネクタ

当店で販売している高周波コネクタの紹介です。金メッキBNCコネクタ、金メッキSMAコネクタ、Fコネクタ、RCAコネクタ、ユニバーサル基板用金メッキSMAコネクタなどがございます。


※各商品画像をクリックして販売ページよりご購入ください。


金メッキSMAコネクタ (RoHS対応)

ユニバーサル基板用 金メッキSMAコネクタ 製作例1

ユニバーサル基板用
金メッキSMAコネクタ
製作例1

ユニバーサル基板用 金メッキSMAコネクタ 製作例2

ユニバーサル基板用
金メッキSMAコネクタ
製作例2

ユニバーサル基板用 金メッキSMAコネクタ 製作例3

ユニバーサル基板用
金メッキSMAコネクタ
製作例3


ページ先頭へ


SMAコネクタの結線方法(作り方)および外観図面
金メッキSMAコネクタ V-7801DG/KYHTML形式結線方法PDF形式外観図面
金メッキSMAコネクタ V-7804DG L型HTML形式結線方法PDF形式外観図面
金メッキSMAコネクタ V-7801AGHTML形式結線方法PDF形式外観図面
金メッキSMAコネクタ V-7804AG/KY L型HTML形式結線方法PDF形式外観図面
金メッキSMAコネクタ(基板用) V-7845G/S0.5 PDF形式外観図面
金メッキSMAコネクタ(基板用) V-7845RG/S0.5 L型 PDF形式外観図面
金メッキSMAコネクタ(基板用) V-7845G/KY PDF形式外観図面

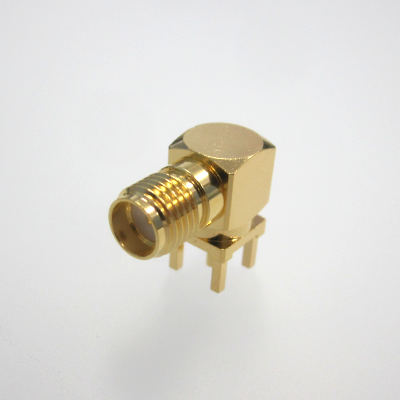

金メッキSMAコネクタ(基板用) V-7845RG/KY L型 PDF形式外観図面
金メッキSMAコネクタ(基板用) V-7845BG 挟み込み型 PDF形式外観図面

まとめてダウンロード

PDF形式金メッキSMAコネクタ結線方法(全種類/全5ページ)

PDF形式金メッキSMAコネクタ外観図面(全種類/全2ページ)

PDF形式金メッキSMA/BNCコネクタ 商品カタログ(全2ページ)


ページ先頭へ


金メッキBNCコネクタ (RoHS対応)

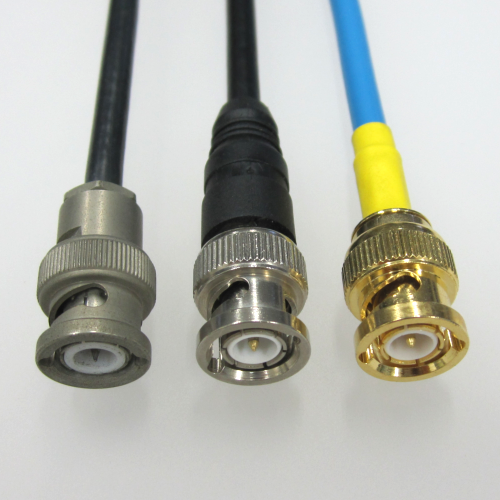

ニッケルメッキBNCコネクタの劣化具合サンプル

左から、10年以上経過したニッケルメッキBNC、2〜3年経過のニッケルメッキBNC、2〜3年経過の金メッキBNC


ページ先頭へ


BNCコネクタの結線方法(作り方)および外観図面
金メッキBNCコネクタ 1.5D-2V (50Ω)HTML形式結線方法PDF形式外観図面
金メッキBNCコネクタ 1.5C-2V (75Ω)HTML形式結線方法PDF形式外観図面
金メッキBNCコネクタ 3D-2V (50Ω)HTML形式結線方法PDF形式外観図面
金メッキBNCコネクタ 3C-2V (75Ω)HTML形式結線方法PDF形式外観図面
金メッキBNCコネクタ RG58/U (50Ω)HTML形式結線方法PDF形式外観図面
金メッキBNCコネクタ RG59/U (75Ω)HTML形式結線方法PDF形式外観図面
金メッキBNCコネクタ bulkhead V-7022PG-09T (50Ω)HTML形式結線方法PDF形式外観図面
金メッキBNCコネクタ bulkhead V-7035G (50Ω) PDF形式外観図面

まとめてダウンロード

PDF形式金メッキBNCコネクタ結線方法(全種類/全8ページ)

PDF形式金メッキBNCコネクタ外観図面(全種類/全1ページ)

PDF形式金メッキSMA/BNCコネクタ 商品カタログ(全2ページ)


ページ先頭へ


BNC分岐コネクタ (RoHS対応)


ページ先頭へ


専用工具不要BNCコネクタ (RoHS対応)


ページ先頭へ


BNCプラグブーツ (適合ケーブル: 1.5D-2V、1.5C-2V、3D-2V、3C-2V、RG-58/U)

補足説明

BNCコネクタ用プラグブーツは1.5D-2V、1.5C-2V、3C-2V、RG-58/Uケーブルに適合しますが、3C-2V、RG-58/Uの場合は切断してご利用ください。
