金メッキBNCコネクタ 1.5C-2V 結線方法(作り方)

コネクタ外観

部品名称は写真左からコンタクト、インシュレーター、スリーブ、フェルール、ボディです。
結線作業で利用する推奨圧着工具はHT-5050V1(当店商品)です。

ケーブル被覆剥き寸法図

ケーブルを被覆剥き寸法図のようにカットします。今回の結線ではRG174/U同軸ケーブルを例として使用しています。編組を長めにしておき、フェルールをカシメる直前に切り落として調整する方法もお薦めします。

結線方法(作り方)

ケーブルにフェルールを挿入し、上記の「被覆皮剥き寸法図」のように剥きます。この時、フェルールの方向に注意してください。編組を長めにしておき、フェルールをカシメる直前に切り落として調整する方法もお薦めします。フェルール部分の同軸ケーブル補強をする場合、熱収縮チューブ(シュリンクチューブ)を入れておきます。

ページ先頭へ

スリーブを編組と絶縁体の間に、インシュレーターを内部導体に挿入します。この時、スリーブと絶縁体の長さがほぼ一致するようにしてください。

ページ先頭へ

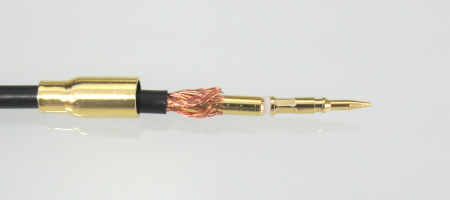

コンタクトを挿入し、圧着工具(六角1.72mm近辺)でカシメます。カシメ前に、インシュレーターとコンタクトに隙間がある場合は、内部導体の長さを調整して隙間が無いようにしてください。カシメ前に、コンタクトを挿入した状態で、ボディを隣に置いてみて外部被覆の切り出し位置が正しいかどうか再度確認してください。

ページ先頭へ

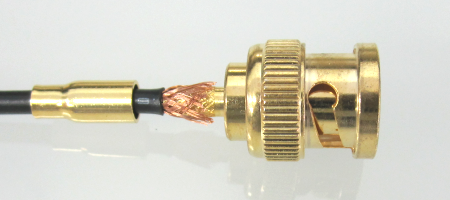

ボディを挿入します。ボディ挿入時、カチンと音がして抜けなくなります。

ページ先頭へ

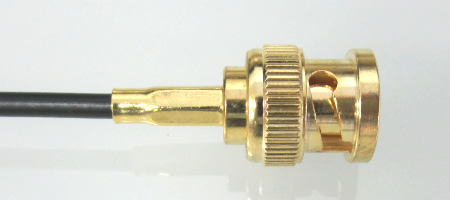

フェルールを挿入し、圧着工具(六角4.52mm近辺)でカシメて完成です。編組を長めにする方法の場合は、カシメ前に余分な編組を切り落としてください。熱収縮チューブ(シュリンクチューブ)を入れている場合は、熱収縮させてフェルールと同軸ケーブル部分を補強してください。
