BNC/SMAコネクタ用圧着工具 HT-5050V1

概要および特徴

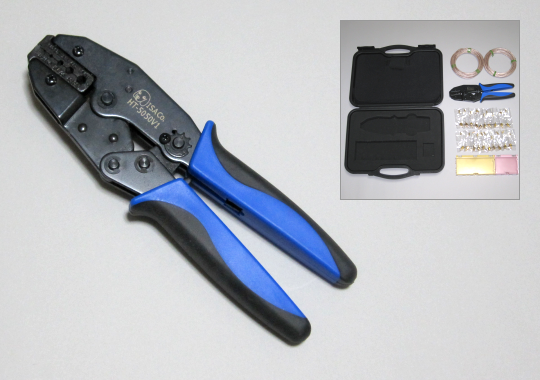

本製品は当店販売の金メッキBNC/SMAコネクタにジャストフィットした圧着工具です。標準ダイス5050Bは高精度CNC仕上げの焼入れを行い、コネクタ製作時のシャープな仕上がりを追求しました(既製品とは一線を画する仕上がり)。ラチェットハンドルにはグリップとして適度な硬さの素材を採用しました。また、コンパクトな専用キャリングケースをご用意いたしましたので、持ち運びや保管に便利です。

〜商品開発エピソード〜
今までは既製品の圧着工具を数種類試しながら使用してきました。しかし、コンタクトやフェルール径、ケーブル、ダイスの各相性による圧着のしづらさがあり、また仕上がりも満足できるものではありませんでした。そんな需要から生まれたのが圧着工具HT-5050V1です。ぜひこの機会にお試しください。

標準ダイス5050B

標準ダイス5050Bは、HEX穴径1.07、1.72、3.25、4.52、5.41(mm)が用意されており、金メッキSMAコネクタ V-7801DG/KY、V-7804DG L型、金メッキBNCコネクタ 1.5D-2V、1.5C-2V、3D-2V、3C-2V、RG-58/Uに対応します。

標準ダイス5050B (拡大写真)

高精度CNC仕上げの焼入れを行い、コネクタ製作時のシャープな仕上がりを追求しました(既製品とは一線を画する仕上がり)。

ページ先頭へ

追加ダイス3V1(オプション)

追加ダイス3V1はHEX穴径1.19、1.72、4.52、5.51、6.50、8.38(mm)が用意されており、金メッキBNCコネクタ RG-59/Uに対応します。既製品を2度研磨仕上げにより標準ダイス5050Bと同等の仕上がりが期待できます(2度研磨箇所は中心コンタクト以外のHEX穴です)。

ダイス設計上、RG-59/UのHEX穴を標準ダイス5050Bに含めることができず、オプション別販売となりました。

ロータリー式圧着アジャスター

圧着工具HT-5050V1の本体ラチェットハンドルにはロータリー式圧着アジャスターが標準装備されています。ご利用に合わせて圧着高さを調節することができます。当店販売の金メッキBNC/SMAコネクタでご利用の場合は出荷状態のままでジャストフィットします。

ページ先頭へ

専用キャリングケース

圧着工具HT-5050V1は専用のキャリングケース付きで販売しております。圧着工具の収納に加え、小物ケースも付属しているので、コネクタ類を一緒に保管するのに便利です。右下の四角穴は追加ダイス3V1用として用意しました。

また、上部にはケーブル収納ポーチを用意しました。RG-316/U等の細いケーブルでしたら20mは収納できます。

※ マウスポインタを置くと画像が切り替わります

備考

・標準ダイス5050Bおよび追加ダイス3V1はHT-5050V1ラチェットハンドル用です。他社ハンドルでのご利用は保証外となります。
・金メッキBNCコネクタRG-59/Uを圧着する場合は、追加ダイス3V1をお求め下さい。

カタログおよび製品購入ページ

BNC/SMAコネクタ用圧着工具 HT-5050V1 カタログ

圧着工具HT-5050V1の販売形態として、圧着工具本体のみ(専用ケース付き)、圧着工具本体とコネクタおよびケーブルをセットにした、セット商品を用意しました。

圧着工具 HT-5050V1 SMA RG-316/U セットの例

・専用キャリングケース(小物ケース、ケーブル収納ポーチ付き)
・圧着工具本体 HT-5050V1(標準ダイス5050B付き)
・金メッキSMAコネクタ V-7801DG/KY 20個
・RG-316/Uケーブル 10m x 2本


セット商品はこちらをクリック

セット商品は、BNC系1.5D-2V、1.5C-2V、3D-2V、3C-2V、RG-58/U、RG-59/U、RG-174/U、RG-316/Uの各セット、SMA系RG-174/U、RG-316/Uの各セット、SMA系4種コネクタRG-174/Uセット、SMA系4種コネクタRG-316/Uセットがあり、それぞれ単品で購入するより安い価格設定となっております。

標準ダイス5050Bの仕様

穴径(mm)	対応コネクタ
1.07 HEX	金メッキSMA V-7801DG/KY 中心コンタクト 金メッキSMA V-7804DG L型 中心コンタクト
1.72 HEX	金メッキBNC 1.5D-2V 中心コンタクト 金メッキBNC 1.5C-2V 中心コンタクト 金メッキBNC 3D-2V 中心コンタクト 金メッキBNC 3C-2V 中心コンタクト 金メッキBNC RG-58/U 中心コンタクト 金メッキBNC RG-59/U 中心コンタクト 金メッキBNC RG-59/U 穴径0.9Φ中心コンタクト
3.25 HEX	金メッキSMA V-7801DG/KY フェルール 金メッキSMA V-7804DG L型 フェルール
4.52 HEX	金メッキBNC 1.5D-2V フェルール 金メッキBNC 1.5C-2V フェルール
5.41 HEX	金メッキBNC 3D-2V フェルール 金メッキBNC 3C-2V フェルール 金メッキBNC RG-58/U フェルール

ページ先頭へ

追加ダイス3V1の仕様

穴径(mm)	対応コネクタ
1.19 HEX	その他中心コンタクト (他社製品)
1.72 HEX	金メッキBNC 1.5D-2V 中心コンタクト 金メッキBNC 1.5C-2V 中心コンタクト 金メッキBNC 3D-2V 中心コンタクト 金メッキBNC 3C-2V 中心コンタクト 金メッキBNC RG-58/U 中心コンタクト 金メッキBNC RG-59/U 中心コンタクト 金メッキBNC RG-59/U 穴径0.9Φ中心コンタクト
4.52 HEX	金メッキBNC 1.5D-2V フェルール 金メッキBNC 1.5C-2V フェルール
5.51 HEX	3D-2W フェルール (他社製品)
6.50 HEX	金メッキBNC RG-59/U フェルール RG-62/U フェルール (他社製品)
8.38 HEX	5D-2V フェルール (他社製品) 5C-2V フェルール (他社製品) RG-6/U フェルール (他社製品)

ページ先頭へ

HT-5050V1の仕様

外形	長さ225mm 幅70mm
重量	524g
調節機能	圧着高さアジャスター(ロータリー式)

専用キャリングケースの仕様

外形	220(H) x 320(W) x 70(D)
重量	約1800g (本体、コネクタ20個、ケーブル20mのセット品の場合)
